工業設備增壓配套行業

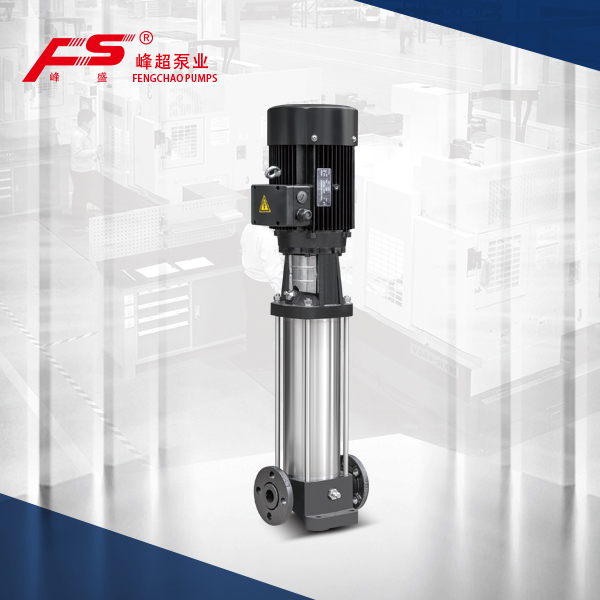

輕型不銹鋼立式多級離心泵

性能范圍

流量范圍 [m3/h]	Q=1~240m3/h
揚程 [m]	H=6~400m
電機功率 [kW]	N=0.37kW~110kW
水泵效率 [%]	η=32%~75%
液體溫度 [℃]	-15℃~+120℃
進出口聯接圓法蘭規格	DN25~DN150

產品范圍

說明

QDL2

QDL4

QDL8

QDL12

QDL16

QDL20

QDL30

QDL42

QDL60

QDL90

QDL120

QDL150

QDL200

頻率

50HZ

額定流量[m3/h]

2

4

8

12

16

20

30

42

60

90

120

150

200

流量范圍 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

60~150

80~180

100~240

最大壓力[bar]

21

24

23

24

25

26

24

18

電機功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

11~75

18.5~110

溫度范圍[℃]

-15℃~+120℃

類型

QDL

●

QDLF

●

進出口口徑：

DN25

DN32

DN40

DN50

DN65

DN80

DN100

DN125

DN150

應用

QDL/QDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，QDL適用于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。

運行條件

稀薄，干凈，不含固體顆粒和纖維的非易爆液體。

如需輸送揮發性易爆液體，需配備防爆電機。

如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。

電機

如用戶不作要求，本廠提供水泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。

最大環境溫度與海拔

當泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。

型號含義

截面圖/QDL,QDLF200

材料/QDLF200

序號	名稱	材料
1	支架	鑄鐵
3	機械密封
4	出水體	不銹鋼
5	支撐導葉	不銹鋼
6	導葉	不銹鋼
7	導流器	不銹鋼
9	底座	鑄鐵
11	葉輪	不銹鋼
12	軸	不銹鋼
13	軸套	碳化鎢
14	耐壓筒	不銹鋼
15	聯軸器	碳鋼
	橡膠零件	NBR
QDLF
2	泵頭	鑄鐵
8	進出水段	鑄鐵
QDL
2	泵頭	不銹鋼
8	進出水段	不銹鋼

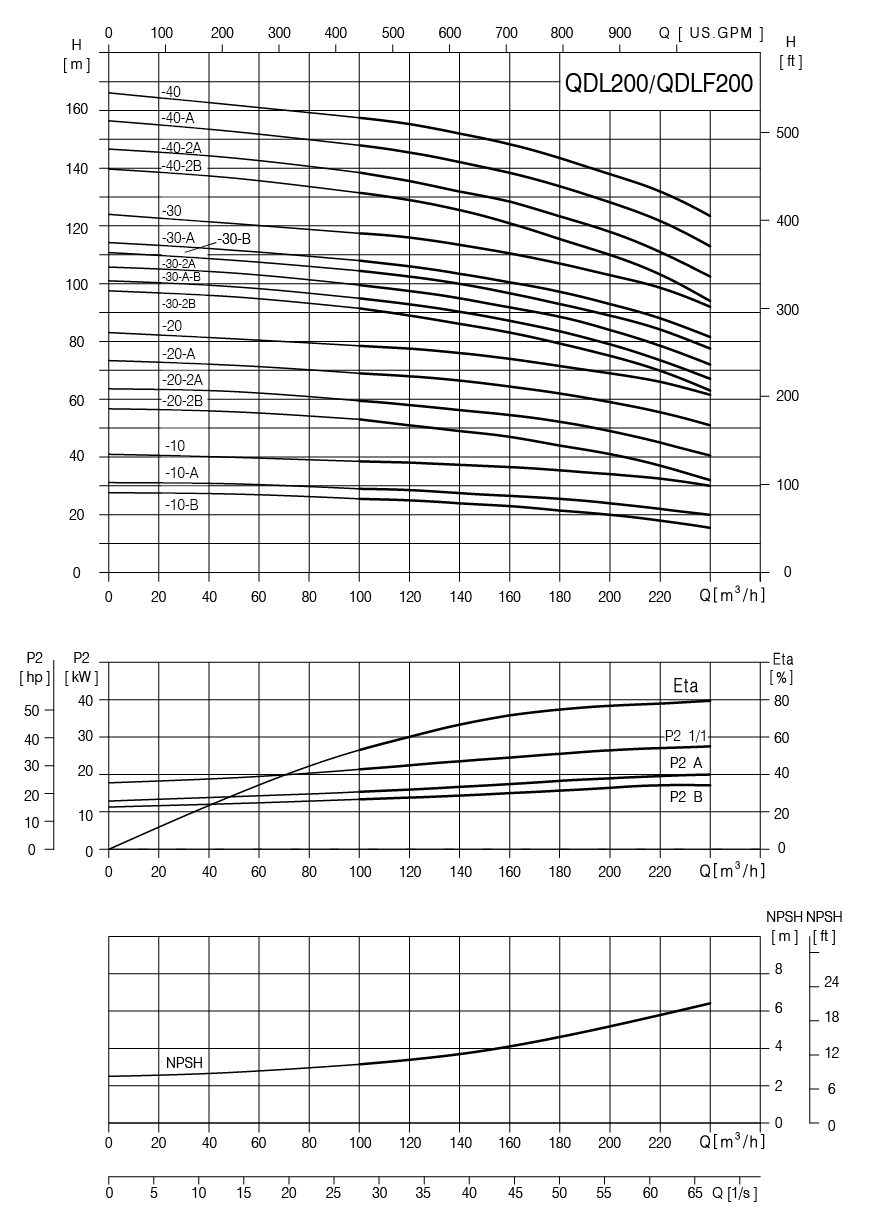

性能曲線

性能表

型號	配用電機 (kw)	流量 Q(m3/h)	100	120	140	160	180	200	220	240
QDL200-10-B	18.5	揚程 H(m)	25.5	25	24	23	21.5	20	18	15.5
QDL200-10-A	22		29	29	28	26.5	25.5	24	22	20
QDL200-10	30		38.5	38	38	36.5	35	34	32.5	30
QDL200-20-2B	37		53	51	49	47	44	41	37	32
QDL200-20-2A	45		59.5	58	56	54	52.5	49	44.5	40.5
QDL200-20-A	55		69	68	66	64	62	59	55.5	51
QDL200-20	55		78.5	78	76	74	71.5	69	66	61.5
QDL200-30-2B	75		91.5	89	87	83.5	79	75	70	63
QDL200-30-A-B	75		95	93	90	87	83.5	79	73.5	67
QDL200-30-2A	75		99.5	98	95	91.5	89	84	78.5	72
QDL200-30-B	75		105	103	100	97	93	89	84.5	77.5
QDL200-30-A	75		108	106	104	101	97.5	93	88	81.5
QDL200-30	90		118	116	114	111	107	103	99	92
QDL200-40-2B	90		132	129	126	121	115.5	110	103.5	94
QDL200-40-2A	110		139	136	132	128	124	118	111	102.5
QDL200-40-A	110		148	146	143	138	134	128	122	113
QDL200-40	110		158	156	153	148	143.5	138	132.5	123.5

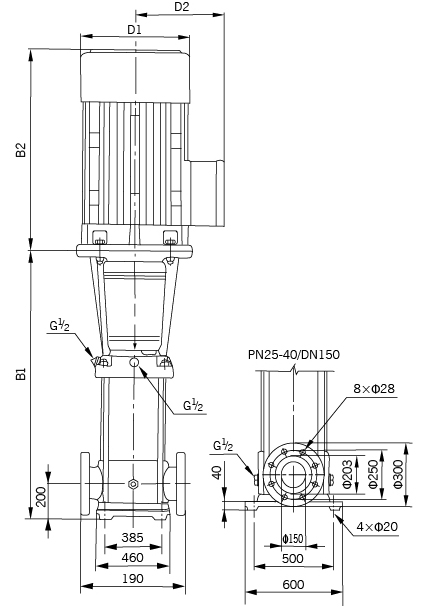

安裝圖

尺寸和重量

型號	尺寸					重量
型號	B1	B2	B1+B2	P/AC	AD	重量
QDL200-10-B	907	550	1457	330	255	311
QDL200-10-A	907	575	1482	360	285	347
QDL200-10	907	650	1557	400	310	403
QDL200-20-2B	1101	650	1751	400	310	447
QDL200-20-2A	1101	685	1786	460	340	504
QDL200-20-A	1131	760	1891	540	370	595
QDL200-20	1131	760	1891	540	370	595
QDL200-30-2B	1325	845	2170	580	410	748
QDL200-30-A-B	1325	845	2170	580	410	748
QDL200-30-2A	1325	845	2170	580	410	748
QDL200-30-B	1325	845	2170	580	410	748
QDL200-30-A	1325	845	2170	580	410	748
QDL200-30	1325	895	2220	580	410	817
QDL200-40-2B	1519	895	2414	580	410	830
QDL200-40-2A	1519	1140	2659	645	550	1180
QDL200-40-A	1519	1140	2659	645	550	1180
QDL200-40	1519	1140	2659	645	550	1180
